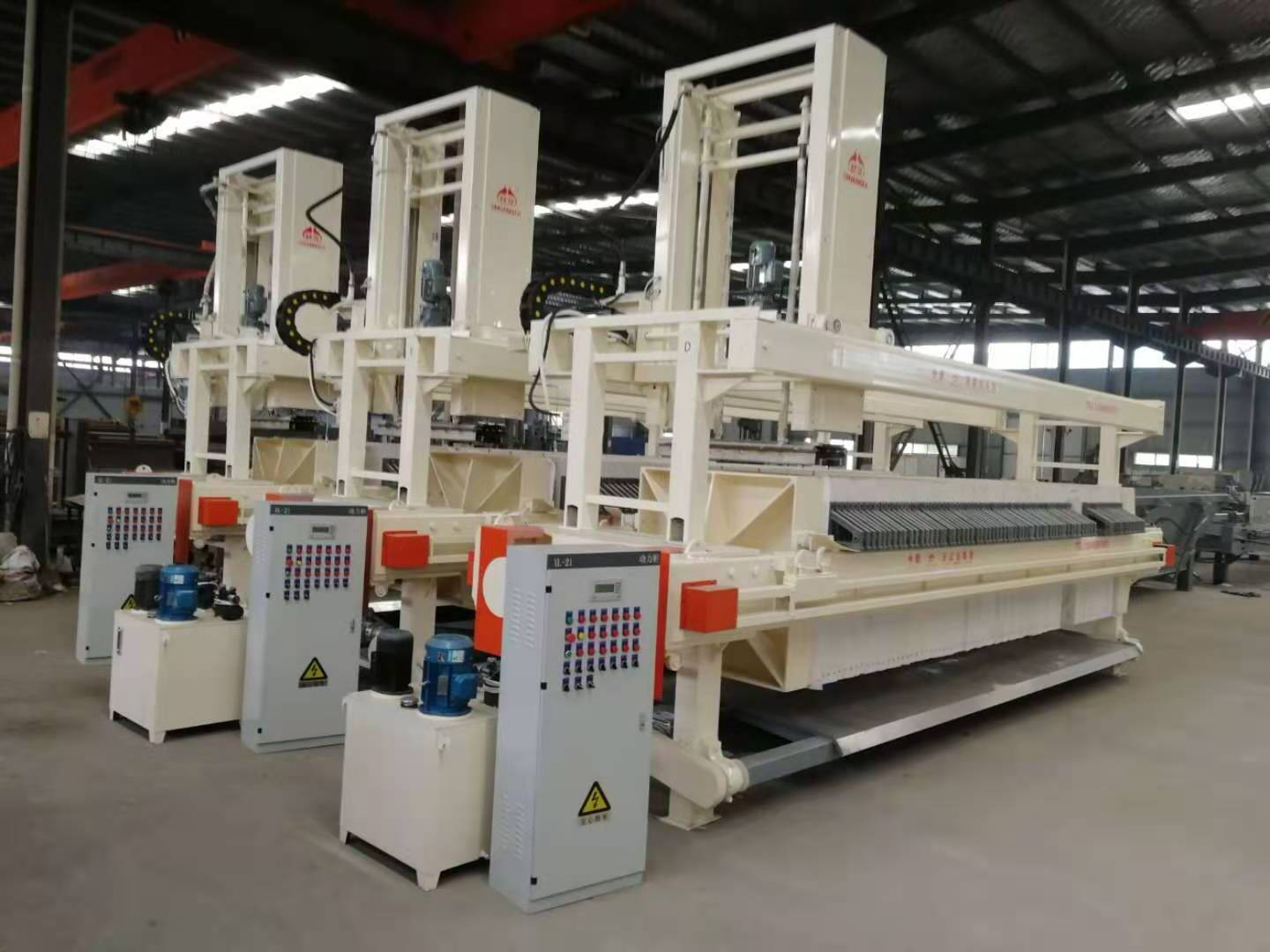

板框壓濾機是一種用于分離液體和固體的脫水設備可用于各各行業，例如：醫藥、化工、標準件、冶金、非標螺絲、染料、食品、釀造、陶瓷、煉油、污水處理等環保等行業。

板框壓濾機構造及原理：

板框壓濾機由交替排列的濾板和濾框組成一組濾室。濾板表面開槽，濾板突出部分用來支撐濾布。濾框和濾板的棱角處有通孔，組裝后形成完整的通道，可進入懸浮液、洗滌水和排出濾液。濾板板和框架的每一側都有一個支撐在橫梁上的把手，板和框架被壓緊裝置壓緊。板與框之間的濾布起到密封墊圈的作用。

工作時，料漿由壓濾機進料泵泵入濾室，在濾布上形成濾餅，直至濾室充滿。濾液穿過濾布，沿濾板槽流至板框棱角處的通道，集中排出。過濾后，濾餅可用清水沖洗。洗滌后，有時會引入壓縮空氣以去除殘留的洗滌劑。然后打開壓濾機取出濾餅，清洗濾布，重新壓緊板框，開始下一個過濾循環。

板框壓濾機適用于濾渣壓縮性高或接近不可壓縮性的泥漿。懸浮液中固體顆粒的適宜濃度<10%，操作壓力為0.3-0.6mpa。過濾面積可以根據使用的濾板數量增加或減少。板框通常為方形，濾框內緣長200-2000毫米，框厚16-80毫米，過濾面積0.5-1200平方米。
